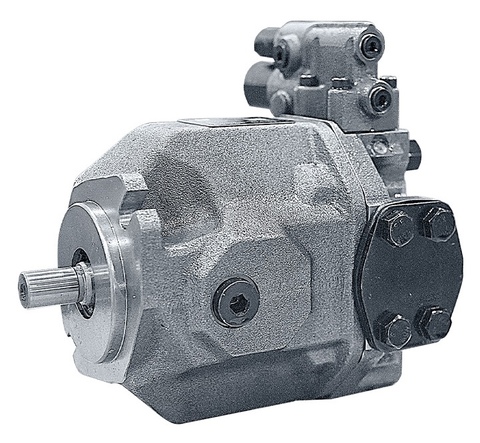

Аксиально-поршневые регулируемые насосы серии A10VO производятся на специализированном предприятии по выпуску гидравлического оборудования и соответствуют современным требованиям к качеству и надежности гидромашин.
Доставка завтра - 390 ₽
Каждый насос проходит обязательные приемо-сдаточные испытания на специализированном гидравлическом стенде. В процессе тестирования проверяются рабочее давление, производительность, герметичность, корректность регулировки и соответствие заявленным техническим параметрам. Это обеспечивает стабильную работу оборудования, высокую эффективность и длительный срок службы в условиях интенсивной промышленной эксплуатации.
Принцип работы и конструкция
Регулируемый аксиально-поршневой насос предназначен для формирования потока рабочей жидкости и точного управления её подачей в гидросистеме. Изменение рабочего объёма позволяет плавно регулировать производительность в зависимости от текущих условий эксплуатации.
Модель A10VO применяется в мобильной технике — строительных, дорожных и специальных машинах, а также в стационарных установках, включая промышленное оборудование и станки. Насосы серий A10VO, A10VSO, A10VNO и A10VSNO относятся к аксиально-поршневым регулируемым агрегатам с роторной группой, выполненной по схеме с наклонной шайбой. Они предназначены для работы в гидростатических приводах открытого типа. Подача насоса определяется частотой вращения приводного вала и величиной установленного рабочего объёма. Изменение объёмного расхода осуществляется за счёт регулировки угла наклона шайбы посредством поворотного механизма, что обеспечивает плавную, бесступенчатую настройку производительности. Конструктивно поршни расположены параллельно оси приводного вала и перемещаются в осевом направлении при его вращении. В гидросистеме открытого контура рабочая жидкость поступает из бака к насосу, далее под давлением направляется к исполнительному механизму (например, гидромотору), после чего возвращается в бак, замыкая цикл циркуляции. Такая конструкция обеспечивает высокую эффективность, стабильность рабочих параметров и возможность точной регулировки гидропривода.
1 Приводной вал
2 Пружина
3 Наклонная шайба
4 Исполнительный поршень
5 Клапан управления
6 Сторона высокого давления
7 Плита блока управления (Распределительная плита)
8 Монтажная плита
9 Сторона всасывания
10 Цилиндр
11 Поршень
12 Контактный башмак
13 Поворотный балансир
Приводной вал получает вращение от двигателя и передаёт крутящий момент на цилиндровый блок через зубчатое соединение. При вращении блока поршни совершают возвратно-поступательные движения в своих цилиндрах. Амплитуда их хода определяется углом наклона поворотной шайбы (балансира): чем больше угол, тем больше ход поршня и, соответственно, рабочий объём насоса. Башмаки поршней постоянно прижаты к поверхности наклонной шайбы и удерживаются прижимной плитой, что обеспечивает стабильный контакт при работе агрегата. За один оборот каждый поршень проходит верхнюю и нижнюю мёртвые точки, после чего возвращается в исходное положение. Подача и отвод рабочей жидкости осуществляются через распределительные окна в плите управления — объём перемещаемой жидкости соответствует текущему рабочему объёму насоса. Со стороны всасывания жидкость заполняет увеличивающуюся поршневую камеру, а со стороны нагнетания вытесняется в напорную линию гидросистемы. Таким образом формируется непрерывный поток рабочей среды в открытом контуре. Изменение производительности достигается плавной регулировкой угла наклона шайбы. Управление осуществляется гидравлическим способом — с помощью управляющего поршня, который изменяет положение поворотного механизма. Шайба установлена на опорах и перемещается без рывков, обеспечивая стабильную работу насоса. В режиме давления поворотный механизм находится в равновесии благодаря действию усилий роторной группы и рабочего давления. При отсутствии давления возвратная пружина устанавливает шайбу в положение максимального угла наклона. Увеличение угла приводит к росту рабочего объёма и подачи, уменьшение — к снижению производительности насоса.
Регуляторы насоса
DR Регулятор давления
С помощью регулятора давления поддерживается заданный напор в системе, который не выходит за пределы рабочего диапазона насосного оборудования. Объём подачи жидкости при этом автоматически подстраивается под текущее потребление. Значение давления можно плавно изменять без ступенчатой фиксации.
DRG Регулятор давления с внешним управлением
По своим функциям и комплектации данное устройство аналогично модели DR. Для организации независимого управления к порту «X» можно присоединить напорный клапан (приобретается отдельно). На регулирующем распределителе выставляется перепад давлений 20 бар (значение по умолчанию), при этом расход на управление составляет 1,5 л/мин. Допускается иная настройка в интервале от 10 до 22 бар — для этого необходимо указать требуемое значение при оформлении заказа. В качестве внешнего напорного клапана рекомендуется использовать модель DBDS6 (гидравлический вариант) либо DBETR с установкой дросселя 0,8 в линии P (электрический вариант). Максимально допустимая протяжённость трубки управления не должна превышать 2 метров.
DFR/DFR1 Регулятор давления и подачи
В дополнение к задаче ограничения давления, насос способен управлять подачей, ориентируясь на разность давлений у потребителя (скажем, на дросселе). В таком режиме насосный агрегат выдает расход, точно равный потребляемому. Версия DFR1 отличается тем, что канал X не сообщается с баком. Настройка и работа регулятора давления описаны в предыдущем разделе.
DFLR Регулятор давления - подачи - мощности
Чтобы обеспечить постоянство приводного момента при изменяющемся рабочем давлении, угол наклона диска (а следовательно, и производительность) регулируется таким образом, чтобы произведение расхода и давления оставалось неизменным. Диапазон регулирования подачи ограничен характеристиками мощности.
